Proces cięcia plazmą polega na utworzeniu łuku elektrycznego pomiędzy elektrodą a materiałem, którego temperatura sięga nawet 20 000 stopni Celsjusza. Ta ekstremalnie wysoka temperatura topnia metal, a jednocześnie sprężone powietrze bądź inny gaz wyrzuca roztopionym materiał poza kerf (szczelinę cięcia). Technologia cięcia plazmą zyskuje na popularności, bo oferuje szybkość, dokładność i niezawodność, które pozycjonują ją jako standard w nowoczesnych zakładach produkcyjnych.
Jeśli szukasz informacji o profesjonalnym szkoleniu z tej technologii, warto zajrzeć na https://tenslab.pl/ciecie-plazmowe-kurs-szkolenia-i-certyfikacja , gdzie znaleźć można kompleksowe kursy i certyfikacje dla operatorów.
Jak działa technologia cięcia plazmą?
Aby zrozumieć cięcie plazmą, warto najpierw wiedzieć, czym dokładnie jest plazma. To czwarty stan materii – obok ciał stałych, cieczy i gazów – który powstaje w wyniku silnej jonizacji gazu. W praktyce przemysłowej plazma w cięciu plazmą tworzy się pomiędzy elektrodą katodową a materiałem, który pełni rolę anody. Łuk elektryczny przepuszczany przez gaz (zazwyczaj powietrze sprężone, azot, argon lub tlen) powoduje jego jonizację i ogrzanie do temperatury, która z łatwością roztapia każdy metal przewodzący prąd elektryczny.

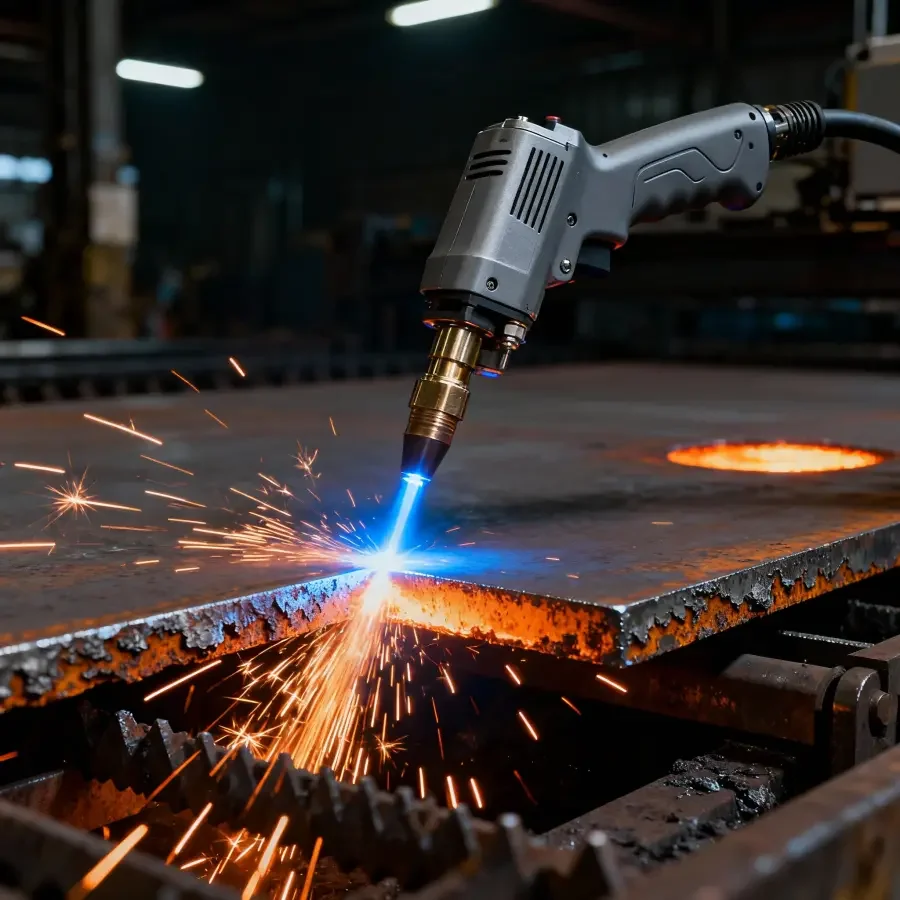

Proces wygląda następująco: palnik plazmowy zbliżamy do materiału, przez что przepuszczamy prąd elektryczny. Między elektrodą w palniku a powierzchnią metalu pojawia się łuk elektryczny, który jonizuje gaz. Sprężony gaz, pod wpływem tej ekstremalne temperatury, transformuje się w plazmę i wyrzuca roztopiony metal na zewnątrz z zawrotną szybkością – często kilkadziesiąt centymetrów na minutę w zależności od grubości materiału i ustawień urządzenia.
Komponenty systemu cięcia plazmą
System cięcia plazmą to kompleks kilku kluczowych elementów, które muszą pracować harmonijnie, aby osiągnąć zadowalające rezultaty:
| Komponenta | Funkcja | Zastosowanie |
|---|---|---|
| Zasilacz plazmowy | Dostarcza prąd do utworzenia i utrzymania łuku elektrycznego | Steruje mocą i częstotliwością pracy |
| Palnik plazmowy | Zawiera elektrodę i rozpylacz gazu | Bezpośrednia aplikacja plazmy na materiał |
| System zasilania gazem | Dostarcza sprężony gaz do jonizacji | Regulacja przepływu i rodzaju gazu |
| Stół roboczczy | Uchwyca i pozycjonuje materiał | Zapewnia stabilność i precyzję cięcia |
| System chłodzenia | Odprowadza ciepło z palnika i stołu | Chroni urządzenie przed przegrzaniem |
Zastosowania cięcia plazmą w przemyśle
Cięcie plazmą znalazło szerokie zastosowanie w najróżniejszych branżach, od małych warsztatów aż po duże zakłady produkcyjne. Technologia ta sprawdza się wszędzie tam, gdzie wymagana jest szybkość, dokładność i ekonomiczność obróbki metalowej. Oto najczęstsze obszary, w których cięcie plazmą niedoostrzega konkurencji:
- Budownictwo stalowe – cięcie profili, blach i wyrobów stalowych do dalszej obróbki
- Produkcja maszyn i urządzeń – wycinanie części ze stali, aluminium i stopów
- Motoryzacja – obróbka karoserii i podzespołów metalowych
- Produkcja wyposażenia – cięcie blachy do zbiorników, przewodów i obudów
- Usługi remontowe – szybkie cięcia w warunkach serwisowych
- Sztuka i reklama – precyzyjne wycinanie wzorów z metalu
W każdym z tych obszarów cięcie plazmą przynosi konkretne korzyści: szybkość produkcji wzrasta kilkakrotnie, jakość cięcia jest konsekwentna, a koszty operacyjne pozostają na rozsądnym poziomie. Dla specjalistów pracujących z metalem to narzędzie, bez którego trudno wyobrazić sobie konkurowanie na dzisiejszym rynku.
Przewagi cięcia plazmą nad innymi metodami
Na rynku obróbki metali dostępnych jest wiele technologii, ale cięcie plazmą oferuje unikatowy zestaw zalet, które czyni ją preferowaną metodą dla wielu aplikacji. Porównanie z innymi technikami pokazuje wyraźnie, dlaczego ta technologia zyskuje coraz większą popularność.
| Metoda | Szybkość | Precyzja | Koszt eksploatacji | Materiały |
|---|---|---|---|---|
| Cięcie plazmą | Bardzo wysoka | Wysoka (1-2 mm) | Niska do średniej | Wszystkie przewodzące metale |
| Cięcie tlenowe | Średnia | Średnia (3-5 mm) | Średnia | Głównie stal zwykła |
| Cięcie laserowe | Wysoka | Bardzo wysoka | Bardzo wysoka | Ograniczone materiały |
| Cięcie wodą | Średnia | Wysoka | Bardzo wysoka | Większość materiałów |
Cechy techniczne i parametry cięcia plazmą
Aby osiągnąć optymalny wynik przy cięciu plazmą, niezbędne jest zrozumienie kluczowych parametrów technicznych, które wpływają na jakość i efektywność procesu. Każdy z tych parametrów można regulować w zależności od rodzaju materiału, jego grubości i wymaganej precyzji.
Natężenie prądu to jeden z najważniejszych parametrów – mierzone w amperach, bezpośrednio wpływa na szybkość cięcia i głęboką penetracji. Wyższe natężenie przyspiesza proces, ale zbyt wysokie wartości mogą pogorszyć jakość krawędzi. Przepływ gazu również ma kluczowe znaczenie – zbyt mały przepływ prowadzi do niedostatecznego wyrzucenia roztapiającego się metalu, natomiast nadmierny przepływ powoduje turbulencje i rozszerzenie kerf. Temperatura otoczenia i właściwe chłodzenie również odgrywają istotną rolę w długoterminowej niezawodności urządzenia.
Optymalne ustawienia dla różnych materiałów
Każdy materiał wymaga dostosowania parametrów cięcia plazmą, aby uzyskać najlepsze rezultaty. Poniżej znajduje się praktyczny przewodnik dla najpopularniejszych metali:
- Stal zwykła (grubość 3-6 mm) – natężenie 40-80 A, przepływ powietrza 40-60 l/min, prędkość cięcia 30-50 cm/min
- Stal nierdzewna (grubość 3-8 mm) – natężenie 60-100 A, przepływ azotu 50-80 l/min, prędkość cięcia 20-40 cm/min
- Aluminium (grubość 2-5 mm) – natężenie 50-90 A, przepływ argonu 50-70 l/min, prędkość cięcia 25-45 cm/min
- Miedź i stopy miedziowe (grubość 2-4 mm) – natężenie 60-100 A, przepływ tlenu 40-60 l/min, prędkość cięcia 15-35 cm/min
Bezpieczeństwo pracy z cięciem plazmą
Praca z plazmą wiąże się ze znacznym ryzykiem, dlatego bezpieczeństwo musi być absolutnym priorytetem. Ekstremalna temperatura, intensywne światło, hałas i potencjalne zagrożenia elektryczne wymagają ścisłego przestrzegania procedur i stosowania odpowiedniego sprzętu ochronnego.
Operatorzy muszą nosić specjalistyczne ubrania ognioodporne, rękawice ze specjalnym materiałem, hełm spawalniczy z przyciemnianym filtrem oraz obuwie bezpieczeństwa. Stanowisko pracy powinno być wyposażone w system wentylacji lub odciągu dymu, aby minimalizować ekspozycję na związki chemiczne wydzielane podczas procesu. Kable, zasilacze i wszystkie komponenty elektryczne muszą być regularnie kontrolowane, aby uniknąć porażenia prądem. Materiały łatwopalne muszą być usunięte z bezpośredniego otoczenia, a wszystkie systemy chłodzenia powinny pracować bez przerwy.
Procedury bezpieczeństwa – checklist operatora
Przed każdą pracą z cięciem plazmą operator powinien przejść przez następujący kontrolny szereg czynności:
- Sprawdzić stan wszystkich kabli zasilających i uziemiających – brak uszkodzeń izolacji
- Weryfikować przepływ gazu i sprawdzić, czy zbiorniki są wystarczająco naładowane
- Testować palnik – upewnić się, że łuk elektryczny zapala się prawidłowo
- Nałożyć pełny komplet sprzętu ochronnego – ubranie, rękawice, hełm, obuwie
- Włączyć system wentylacji i sprawdzić, czy działa prawidłowo
- Ustawić materiał na stole roboczym i zabezpieczyć go przed przesunięciem
- Zacząć pracę tylko po potwierdzeniu, że wszystkie systemy są operacyjne
Konserwacja i utrzymanie urządzenia
Cięcie plazmą to zaawansowana technologia, która wymaga regularnej konserwacji, aby zachować wydajność i bezpieczeństwo. Urządzenie pracuje w ekstremalnych warunkach, więc wiele komponentów ulega zużyciu naturalnie i wymaga okresowej wymiany lub regulacji.
System chłodzenia musi być czyszczony regularnie, aby uniknąć osadzania się zanieczyszczeń i zatkania przepływu. Elektrod w palniku ulegają zużyciu w wyniku ciągłej ekspozycji na wysoką temperaturę i muszą być wymieniane co kilkaset godzin pracy. Rozpylacz gazu, rozpylacz wody (jeśli system jest chłodzony wodą) i dysze muszą być czyszczone z osadzin metalicznych. Zbiorniki gazu muszą być sprawdzane pod kątem nieszczelności, a przewody muszą być regularnie testowane na ciągłość i izolację elektryczną.
Plan konserwacji profilaktycznej
Systematyczna konserwacja wydłuża żywotność urządzenia i zmniejsza koszty remontów awaryjnych. Oto rekomendowany plan:
- Codzienna – czyszczenie stołu roboczego, sprawdzenie przepływu gazu, testowanie zapłonu łuku
- Co tydzień – wyczyszczenie rozpylaczy, sprawdzenie przewodów zasilających, weryfikacja systemu chłodzenia
- Co miesiąc – wymiana zużytych elektrod, czyszczenie palnika, inspekcja części zmiennych
- Co 6 miesięcy – przegląd kompleksowy, kalibracja parametrów, wymiana materiałów konsumpcyjnych
- Co rok – serwis fabryczny, testowanie bezpieczeństwa elektrycznego, certyfikacja urządzenia
Koszty i rentowność cięcia plazmą
Inwestycja w cięcie plazmą to poważny wydatek, ale rentowność tego rozwiązania szybko się zwraca w warunkach produkcyjnych. Koszt zakupu urządzenia waha się od kilku tysięcy złotych dla kompaktowych modeli aż do setek tysięcy dla systemów zautomatyzowanych. Jednak biorąc pod uwagę szybkość pracy, dokładność i niezawodność, cięcie plazmą staje się inwestycją, która generuje zyski już w ciągu pierwszego roku eksploatacji.
Koszty operacyjne dzielą się na kilka kategorii. Po pierwsze, materiały konsumpcyjne – elektrody, rozpylacze i dysze wymagają regularnej wymiany. Po drugie, gaz – powietrze sprężone jest tańsze, ale azot, argon lub tlen mogą podnieść koszty operacyjne. Po trzecie, energia elektryczna – cięcie plazmą pobiera znaczną moc, ale jest to konieczny koszt wysokowydajnej produkcji. Po czwarte, serwis i konserwacja – regularne przeglądy i naprawy zapobiegają dużo bardziej kosztownym awariom.
Kalkulacja zwrotu inwestycji
Typowa kalkulator zwrotu inwestycji (ROI) dla cięcia plazmą wygląda następująco:
- Koszt urządzenia – 50 000 PLN (średnia dla systemu półautomatycznego)
- Roczne koszty operacyjne – 15 000 PLN (materiały, gaz, energia, serwis)
- Przychód z dodatkowej produkcji – 150 000 PLN (szacunkowy wzrost na podstawie wzrostu szybkości cięcia o 300%)
- Zysk netto w pierwszym roku – 85 000 PLN
- Okres zwrotu inwestycji – około 7-8 miesięcy
Nowości i przyszłość cięcia plazmą
Technologia cięcia plazmą stale ewoluuje i ulepsza się. Współczesne urządzenia są wyposażone w zaawansowane systemy sterowania, automatyczne śledzenie krawędzi materiału, oszczędniejsze zużycie gazu i bardziej precyzyjne systemy ustawiania parametrów. Automatyzacja procesów, integracja z systemami CAD/CAM i oprogramowaniem do sterowania numerycznego (CNC) sprawiają, że cięcie plazmą staje się jeszcze bardziej efektywne i dostępne dla małych i średnich przedsiębiorstw.
Przyszłość cięcia plazmą leży w kierunku większej precyzji, mniejszego zużycia materiału i bardziej ekologicznych rozwiązań. Nowoczesne badania nad plazmą prowadzone są na najwyższych poziomach akademickich i przemysłowych, co sugeruje, że kolejne generacje urządzeń będą jeszcze bardziej wydajne i bezpieczne.
Odpowiedzi na częste pytania – FAQ
Oto odpowiedzi na pytania, które najczęściej pojawiają się w kontekście cięcia plazmą. Ta sekcja powinna wyjaśnić wiele wątpliwości zarówno dla początkujących, jak i dla doświadczonych operatorów.
Jaką maksymalną grubość metalu mogę ciąć plazmą? Typowe urządzenia cięcia plazmą mogą ciąć metal o grubości do 50-80 mm w zależności od mocy zasilacza. Systemy laboratoryjne pracują z cieńszymi materiałami (2-10 mm), natomiast przemysłowe systemy CNC mogą obsługiwać materiały znacznie grubsze.
Czy cięcie plazmą wymaga specjalnego szkolenia? Tak, operowanie urządzeniem cięcia plazmą wymaga odpowiedniego szkolenia z zakresu bezpieczeństwa, obsługi urządzenia i regulacji parametrów. Wiele krajów ma wymagania certyfikacyjne dla operatorów. Kursy i szkolenia dostępne są u producentów sprzętu i u specjalizowanych ośrodków edukacyjnych.
Czy mogę ciąć nierdzewkę plazmą? Oczywiście – cięcie plazmą doskonale się sprawdza do cięcia stali nierdzewnej. Wymaga to jednak wykorzystania azotu zamiast powietrza i odpowiedniego dostosowania parametrów. Wynik jest czysty i precyzyjny.
Jak długo żyje elektrod w palniku? Elektrody zwykle wytrzymują 200-500 godzin pracy, zależnie od warunków operacyjnych i rodzaju materiału. Regularna konserwacja może wydłużyć żywotność, ale wymiana jest konieczna.
Czy cięcie plazmą jest droższe od cięcia tlenowego? Cięcie plazmą ma wyższe koszty operacyjne (elektrody, gaz szlachetny), ale rekompensuje to znacznie wyższą szybkość cięcia i możliwość pracy z różnymi materiałami, co w praktyce czyni ją bardziej ekonomiczną dla większości aplikacji.
Czy cięcie plazmą może pracować w warunkach pełnego CNC? Tak, nowoczesne systemy cięcia plazmą są w pełni integrowane z systemami CNC i mogą pracować całkowicie automatycznie, śledząc skomplikowane wzory wycinane z pliku CAD.
Podsumowanie i przyszłość w produkcji metalowej
Cięcie plazmą to rewolucyjna technologia, która zmienia krajobraz obróbki metali. Szybkość, precyzja, ekonomiczność i uniwersalność tego rozwiązania sprawiają, że jest ono pierwszym wyborem dla nowoczesnych zakładów produkcyjnych, warsztatów i usług remontowych. Od budownictwa stalowego po motoryzację, od sztuki metalowej po produkcję sprzętu – wszędzie tam, gdzie potrzebna jest szybka i dokładna obróbka metalu, cięcie plazmą przychodzi do głosu.
Inwestycja w technologię cięcia plazmą to nie tylko wydatek, ale krok w kierunku zwiększenia konkurencyjności, zmniejszenia kosztów operacyjnych i polepszenia jakości produktów. W dobie zaostrzającej się konkurencji na rynku produkcyjnym, posiadanie nowoczesnych narzędzi takich jak cięcie plazmą to różnica między tym, czy przedsiębiorstwo będzie prosperować czy zanikać. Przyszłość metalurgii to przyszłość cięcia plazmą.
